SHENGFA의 필로우 블록 플랜지 베어링은 컴팩트한 하우징 디자인과 조정 가능한 장착 기능을 결합하여 설치 공간이 제한적이고 샤프트 위치 정확도가 중요한 기계를 지원합니다.
베어링은 5mm 장착 구멍과 37mm 구멍 간격을 갖춘 8mm 내경 설계를 사용하여 안정적인 샤프트 지지가 필요한 소형 기계 어셈블리에 실용적인 구성을 제공합니다.
전체 치수는 다음과 같습니다.
| 사양 | 세부 |
|---|---|
| 내부 구멍 직경 | 8mm / 0.31인치 |
| 장착 구멍 직경 | 5mm / 0.2인치 |
| 장착 구멍 간격 | 37mm / 1.46인치 |
| 전체 크기 | 48mm × 27mm × 11mm |
| 하우징 재질 | 아연 합금 |
| 가공 공정 | CNC 정밀 가공 |
평평한 베이스 받침대에 샤프트 축과 평행하게 장착되는 표준 필로우 블록과 달리 플랜지 하우징은 기계 프레임에 수직으로 장착됩니다. 이 수직 장착 방향은 정확한 직각도를 유지하면서 격벽, 프레임 벽 및 기계 측면 플레이트를 통한 축 관통을 지원합니다.
하중이 가해지면 샤프트 편향과 구조적 왜곡으로 인해 견고한 베어링 마운트에서 조기 궤도 파손이 발생합니다. SHENGFA 필로우 블록 플랜지 베어링은 조정 가능한 수직 표면 디자인을 통합합니다. 이 자체 위치 지정 기능은 프레임 조립 중 사소한 각도 정렬 불량을 보상하여 모든 롤링 요소에 걸쳐 균일한 하중 분산을 보장합니다.
기존 주철 하우징은 무겁고 국부적인 충격으로 인해 균열이 발생하기 쉬운 반면, 고급 다이캐스트 아연 합금은 뛰어난 구조적 항복 강도와 내식성을 제공합니다. 정밀 CNC 연마 외부 표면은 열 방출을 돕고 장시간 고속 작동 중에 열 축적을 방지합니다.
컴팩트한 구조와 조정 가능한 장착 특성으로 인해 필로우 블록 플랜지 베어링은 안정적인 샤프트 회전 지원이 필요한 여러 산업 분야에 적용됩니다.
일반적인 응용 분야는 다음과 같습니다.
베어링은 컨베이어 샤프트 회전을 지원하고 연속 작동 중에 원활한 자재 이동을 유지하는 데 도움이 됩니다.
농업 장비는 변화하는 하중과 실외 조건에서 작동할 수 있는 소형 베어링 구조의 이점을 활용합니다.
고속 기계에서는 일관된 생산 정확도를 유지하기 위해 안정적인 샤프트 위치 지정이 필요합니다.
정밀 샤프트 회전 지원은 인쇄 작업 중에 안정적인 기계적 움직임을 유지하는 데 도움이 됩니다.
베어링 선택은 장비의 청결성과 안정성이 중요한 환경에서 안정적인 작동을 유지하는 데 중요한 역할을 합니다.
공칭 샤프트 직경을 베어링 보어 크기(8mm / 0.31인치)에 직접 일치시키십시오. 장착 피치(37mm/1.46인치)가 기존 프레임 구멍 패턴과 일치하는지 확인하십시오. 맞춤형 샤프트 공차 또는 비표준 미터법/영국식 샤프트의 경우 SHENGFA는 맞춤형 CNC 가공 옵션을 제공합니다.

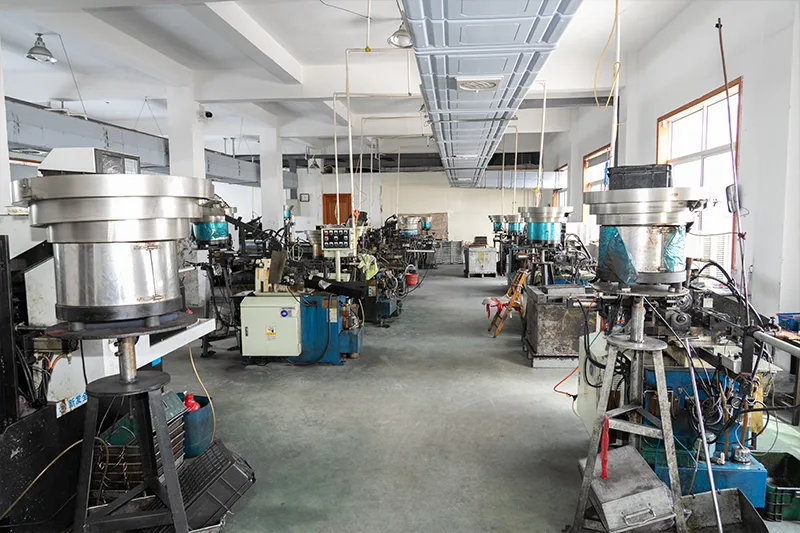

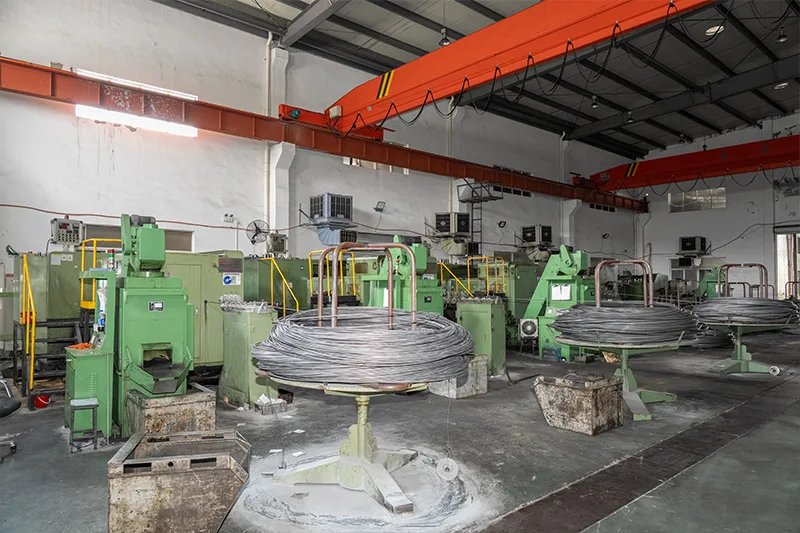

Ningbo Shengfa Hardware는 2007년부터 맞춤형 금속 제조 솔루션을 제공해 왔습니다. 저장성 닝보에서 운영되는 당사 공장은 포괄적인 생산 및 품질 검사 장비를 통합합니다.
우리는 특정 장비 설계에 맞는 맞춤형 제조를 지원합니다.
Ningbo Shengfa Hardware는 확고한 글로벌 수출 네트워크를 유지하고 있습니다.
고속 섬유 기계, 필름 처리 라인 또는 농업용 컨베이어의 표준 구성 요소를 교체하는 경우 당사 엔지니어링 팀은 CAD 도면 및 기술 사양을 평가하여 신속한 견적과 짧은 리드 타임을 제공합니다.
